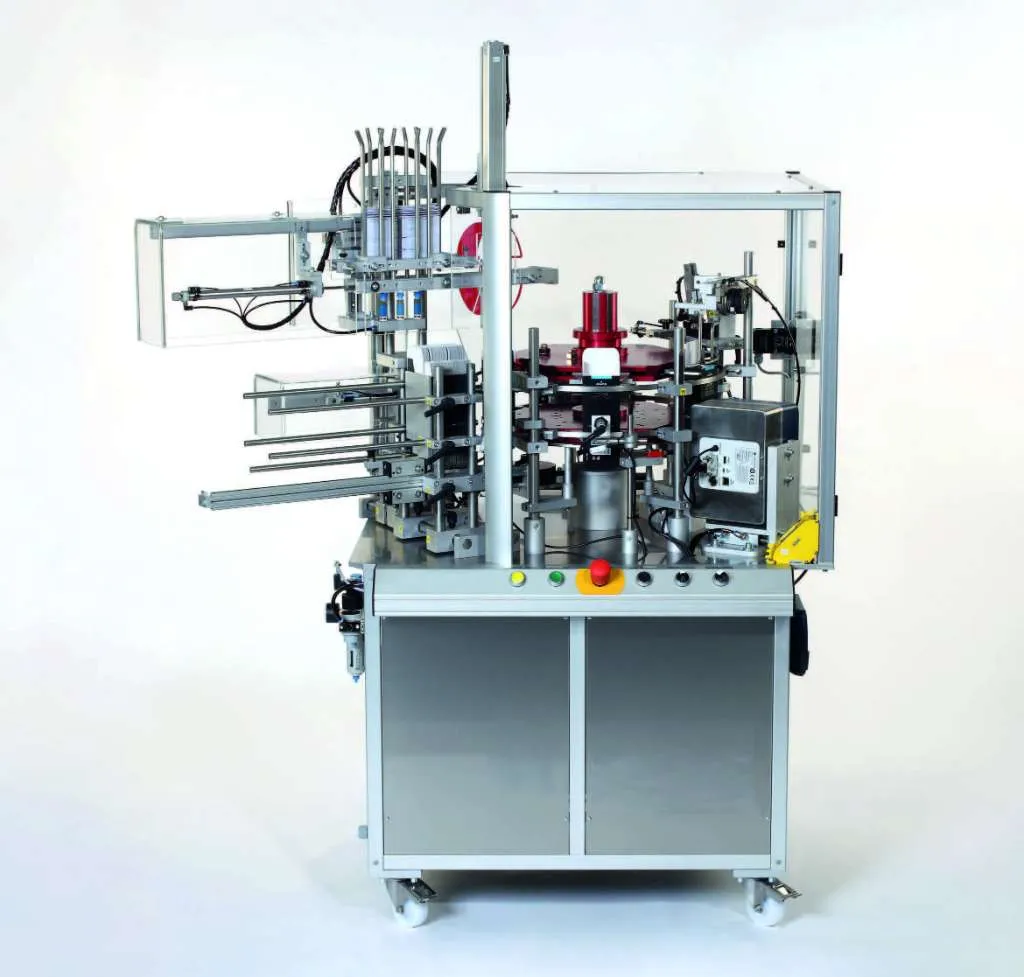

COMPACT 3

Mesurant seulement 1 m², l’encartonneuse semi-automatique COMPACT 3 est l’ une des machines d’étuyage les plus flexibles au monde.
Les principaux domaines d’application sont les industries pharmaceutique , cosmétique et alimentaire. Avec l’étoile au format spécialement développée et brevetée  » STELLA 6 « , elle répond à un besoin de réglage rapide et un encombrement réduit.
Chaque COMPACT 3 est fabriqué et configuré selon les exigences spécifiques du client. Plusieurs options de configuration et différents types de fermeture de boîte sont disponibles.
Le COMPACT 3 est entraîné mécaniquement par un embrayage mécanique .
Le contrôle de la machine est effectué par un PLC.
Le COMPACT 3 propose une station de remplissage manuelle.

Compact 3

Caractéristiques

Particularités

· 6 postes de travail
· Mouvement alternatif
· Facile à utiliser
· Faible encombrement (seulement 1 m²)
· Cadence – jusqu’à 50 étuis/ min

Options

· Insertion de notice automatique
· Embossage, impression transfert thermique, à jet d’encre ou HP (TIJ)
· Systèmes de lecture de code pharmaceutique, systèmes de suivi et de traçabilité
· Fermeture à chaud
· Systèmes d’alimentation automatiques pour bouteilles, pots, etc.
· Table de regroupement
· Verrine

Consommation & Pression d'air

· 120 l / min / 6 bars

Dimensions / Poids
· 1140 x 1110 x 1400 mm / 200 kg
Format d'étuis
Compact 3 S Compact 3 Mini
Largeur 25-120 30-50
Profondeur 18-60 20-48
Hauteur 60-180 30-50

Toutes les dimensions sont mentionnées en mm – Dimensions spéciales sur demande.

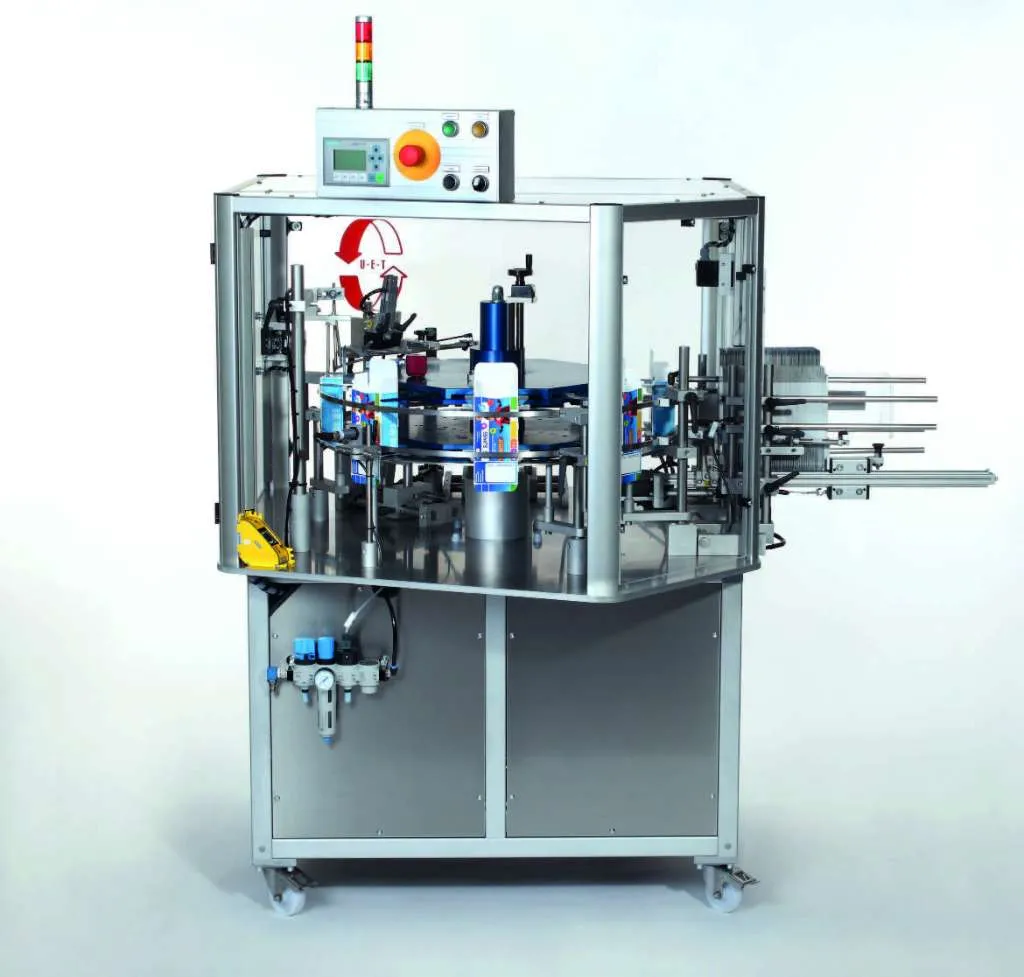

COMPACT 4

Avec son étoile de format « STELLA 8 » développée et brevetée, la COMPACT 4 est une étuyeuse semi-automatiques pouvant être configuré jusqu’à 3 postes de remplissage.

La COMPACT 4 offre la solution appropriée et idéale pour les conditionneurs à façon.

La COMPACT 4 peut être configuré pour gérer divers systèmes de fermeture : pattes rentrantes (aéroplanes ou alternées), colle chaude ou une combinaison des deux.

Chaque COMPACT 4 peut être équipé de nombreuses options spécifiques aux besoins du client.

La COMPACT 4 est entraînée par un embrayage mécanique.

Le contrôle des fonctions est géré par un PLC.

Compact 4

Caractéristiques

Particularités

· 8 postes de travail
· Jusqu’à 3 postes de chargement manuel ou automatique

· Cadence- jusqu’à 50 étuis / m



Options

· Insertion de notice automatique
· Embossage, impression transfert thermique, à jet d’encre ou HP (TIJ)
· Systèmes de lecture de code pharmaceutique, systèmes de suivi et de traçabilité
· Fermeture à chaud
· Systèmes d’alimentation automatiques pour bouteilles, pots, etc.
· Table de regroupement
· Verrine

Consommation & Pression d'air

· 150 l / min / 6 bars

Dimensions / Poids

· 1500 x 1400 x 1500 mm / 300 kg

Format d'éuis
Compact 4 Mini Compact 4 S Compact 4 Maxi
Largeur 25-85 25-120 80-200
Profondeur 18-60 18-90 30-90
Hauteur 80-180 60-180 100-250

Toutes les dimensions sont mentionnées en mm – Dimensions spéciales sur demande.

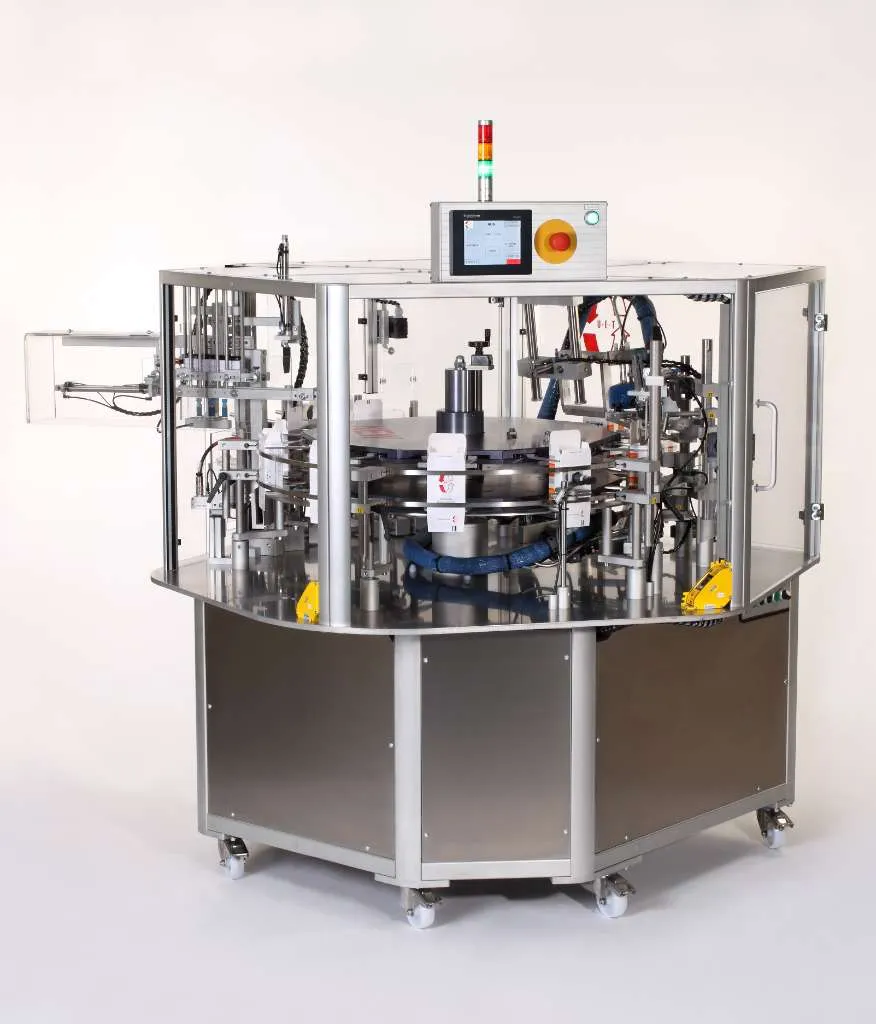

COMPACT 5

La Compact 5 est la dernière innovation de machine d’étuyage verticale.
Elle intégre les systèmes de fermeture à colle chaude Hot-Melt et de fermeture par insertion (pattes rentrantes).

Avec ses 10 postes, la Compact 5 offre suffisamment d’espace pour intégrer différents types de marquage et de contrôles : contrôle d’impression, contrôle code pharma, contrôle de présence produit, etc. ce qui en fait une solution parfaite, clé en main, pour répondre aux normes pharmaceutiques.

L’étoile de format brevetée, entièrement réglable STELLA 68 spécialement conçue pour la Compact 5, permet un changement facile et rapide de formats d’étuis, en un temps minimum (moins de 15 minutes) sans outillage de format.

Le mouvement principal est mécanique. Un automate programmable assure le contrôle du fonctionnement de la machine.

Compact 5

Caractéristiques

Particularités

· 10 stations de travail
· 4 postes de chargement manuel ou automatique
· Intégration des systèmes de fermeture Hot-Melt et pattes rentrantes sur des stations séparées
· Interface H/M tactile standard avec verrine
· Cadence – jusqu’à 45 étuis / min

Options

· Version Pharma
· Insertion automatique des notices
· Codeur par embossage, à chaud, codage jet d’encre, technologie HP, transfert Thermique
· Lecteur de code Pharma, Track & Trace
· Système de fermeture à colle chaude Hot Melt/combiné
· Alimentation automatique de flacons, pots, etc.
· Table de groupage

Consommation & Pression d'air

· 150 l / min / 6 bar

Dimensions / Poids
1900 x 1400 x 1530 mm / 340 kg
Format d'étuis
Compact 5
Largeur 25-120
Profondeur 18-90
Hauteur 60-180

Toutes les dimensions sont mentionnées en mm – Dimensions spéciales sur demande.

AST160

L’etuyeuse horizontale à cycle alterné, A.S.T.160 initialement développée pour l’introduction de capsules de café, dans des étuis préencollés peut s’adapter à d’autres types d’applications.  Le système de changement de format est réalisé à l’aide de verniers numériques.

AST160

Caractéristiques

Cadence

· 20 cycles/min

Tension d'alimentation
· 400V-50Hz 3PH+N+PE
Puissance

· 5 kW

Consommation d'air
· NI 30/min
Poids total

.Kg 1.000

Dimensions
